Интерактивный учебный тренажер установки ГНБ (горизонтально-направленного бурения)

Интерактивный учебный тренажер предназначен для специализированных учреждений, осуществляющих подготовку операторов установок горизонтально-направленного бурения (УГНБ). Также его использование возможно в учреждениях общего и среднего профессионального образования (учебные центры нефтегазовой отрасли).

Учебный тренажер разработан в соответствии с программой подготовки операторов буровых установок, отвечает требованиям пожарной и электробезопасности, а также санитарных правил и нормативов.

Учебный тренажер позволяет:

• вырабатывать базовые моторные навыки управления типичными мобильными (переносными), котлованными и/или гусеничными установками горизонтально-направленного бурения (в зависимости от комплектации);
• изучать способы эксплуатации и обращения с установкой (прямой/обратный ход, наращивание буровых штанг, изменение направления бурения и пр.);
• отрабатывать навыки управления установкой при "бурении" грунтов различных классов;
• изучать общие принципы управления при различных погодных условиях;
• изучать и отрабатывать принципы управления УГНБ на практике, без риска и амортизации реального оборудования, затрат на техобслуживание и ГСМ;
• выполнять тестовые задания;

• осуществлять автоматическую фиксацию ошибок обучающихся и сохранять статистические результаты тренировочных и экзаменационных упражнений в персонифицированной базе данных.

Устройство учебного тренажера предусматривает стандартную компоновку рабочего места водителя и размещение оригинальных органов управления гидравлической системой, а также контрольно-измерительных приборов установкой ГНБ.

Учебный тренажер оснащен двумя широкоформатными ЖК-дисплеями 42", моделирующим фронтальный и боковой обзор с места оператора.

Звукоряд обеспечивается акустической системой, установленной в корпусе тренажера, имитирующей шум работающих агрегатов установки ГНБ и окружающей среды.

Программное обеспечение учебного тренажера, на основе 3D-симуляции работы УГНБ с учетом физических параметров проходимых грунтов, предусматривает прохождение тренировочных и экзаменационных упражнений.

Программным обеспечением предусмотрена функция "Виртуальный инструктор", представляющая собой голосовое сопровождение, которое контролирует выполнение упражнений и информирует обучающихся о допущенных ошибках.

Громкость "Виртуального инструктора" регулируется встроенным блоком управления.

Тренажер снабжен беспроводной системой автоматического распознавания "курсант/инструктор" для ограничения доступа к эксплуатации тренажера в отсутствие инструктора и исключения выхода из строя вследствие некорректного использования.

При изготовлении каркаса для учебного тренажера используется профиль из легкосплавного алюминия, что позволяет значительно снизить вес оборудования. Аргонно-дуговая сварка обеспечивает точность, надежность и безопасность сварных конструкций. Обшивка учебного тренажера, изготавливаемая из АБС поливинилхлорида с применением термовакуумной формовки.

В комплект тренажера входит тренажерный модуль, представляющий собой интерактивную светодинамическую сенсорную маркерную панель, которая позволяет проводить обучение и тестирование на проверку усвоенного материала и вносить корректировки в процесс обучения. Возможно проведение группового обучения с помощью установленного программного обеспечения "Виртуальный инструктор".

Тренажерный модуль является инструментом инструктора, позволяющим наиболее полно преподносить материал положений по осмотру и допуску бурильных установок к эксплуатации, что зачастую позволяет предотвратить травмоопасные ситуации и происшествия.

В тренажерном модуле предусмотрено два режима работы: "Обучение" и "Контроль".

В режиме "Обучение" инструктор касается иконки, относящейся к преподаваемому материалу, и программное обеспечение "Виртуальный инструктор" рассказывает о правилах эксплуатации транспортных средств, относящихся к данному разделу, и мероприятиях по устранению неисправностей.

В режиме "Контроль" программный код генерирует случайный вопрос по пройденному материалу, ответ на который вводится на сенсорной панели.

На тренажерном модуле представлена модель бурильной установки в разрезе, с помощью которой можно отрабатывать мероприятия по осмотру перед эксплуатацией и делать маркерные пометки для детализации отдельных вопросов. Сброс задачи осуществляется автоматически или с рабочего места инструктора.

Учебный видеофильм "Инструкция по запуску, эксплуатации и технике безопасности при работе на тренажере" предназначен для обучения правильной работе на тренажере. Флеш-накопитель содержит следующий обучающий материал:

• основные правила техники безопасности при работе на тренажере,
• инструкция по запуску,
• эксплуатация тренажера.

Конструктивные характеристики рабочего места учебного тренажера:

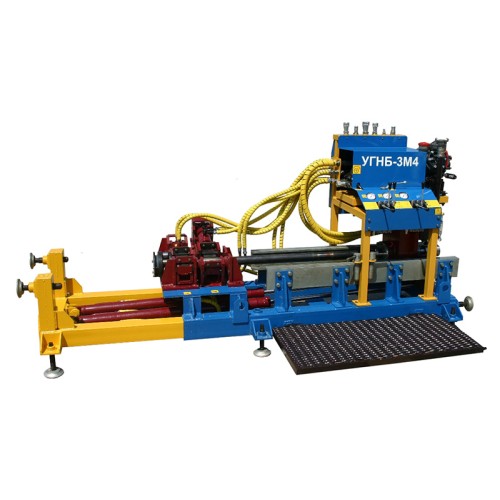

• имитация рабочего места установки УГНБ-3М4;
• имитация оригинальной панели приборов установки УГНБ-3М4;
• имитаторы оригинальных органов управления установки;
• имитаторы оригинальных рычагов управления гидравлическими системами установки;

Основные характеристики учебного тренажера:

• стандартная компоновка рабочего места оператора установки УГНБ-3М4;
• выбор погодных условий (дождя, снега, тумана, яркого солнца) и времени суток для решения задач бурения;
• использование навесного оборудования и выполнение тестовых заданий с его помощью;
• полная запись и ведение статистики для каждого обучающегося индивидуально, видеозапись выполнения упражнений, сравнительно-оценочная система;
• колесные опоры с тормозными механизмами для транспортировки внутри помещения.

• функция смены угла обзора ("поворот головы" виртуального водителя), позволяющая контролировать максимально большое пространство вокруг транспортного средства;
• функция смены камер вида;

• выбор погодных условий (дождя, снега, тумана, яркого солнца) и времени суток для решения задач бурения;
• использование навесного оборудования и выполнение тестовых заданий с его помощью;
• полная запись и ведение статистики для каждого обучающегося индивидуально, видеозапись выполнения упражнений, сравнительно-оценочная система;
• колесные опоры с тормозными механизмами для транспортировки внутри помещения.

Каркас: алюминиевый профиль 20 х 20 мм и 20 х 40 мм толщиной 2-3 мм

Обшивка: АБС поливинилхлорид

1. Учебный тренажер установки УГНБ-3М4 с имитацией рабочего места
2. Видеофильм "Инструкция по запуску, эксплуатации и технике безопасности при работе на тренажере"
3. ЖК-дисплеи 42"
4. Тумба
5. Системный блок
6. Тренажерный модуль
7. Акустическая система 2.0
8. Клавиатура
9. Оптическая мышь
10. Кабель электропитания тренажера
11. Крепежные элементы

1. Паспорт изделия
2. Руководство по эксплуатации
