Спортивно-подготовительный комплекс "Полоса препятствий" с автоматизированной системой контроля "Зачет"

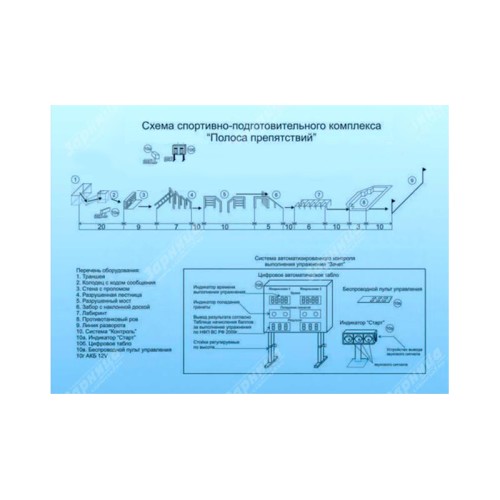

Описание, предназначение, способ эксплуатации Спортивно-подготовительный комплекс представляет собой набор препятствий, располагаемых на подготовленной площадке. Перечень препятствий полностью соответствует требованиям Наставления по физической подготовке в Вооруженных Силах Российской Федерации (НФП-2009), введенного в действие приказом министра обороны Российской Федерации № 200 от 21 апреля 2009 г., а также ГОСТа Р 52301-2004. Перечень препятствий, входящих в спортивно-подготовительный комплекс: Траншея глубиной 1500 мм, шириной 1000 мм. Стены траншеи армированы кирпичной кладкой и оборудованы бетонной площадкой шириной 500 мм по периметру траншеи. Колодец с ходом сообщения, представляющий собой подземный лаз закрытого типа с одним изгибом, соединяющий между собой траншею для метания гранаты и колодец. Общая длина хода сообщения – 8000 мм, ширина – 1000 мм, глубина – 1500 мм. С колодцем ход сообщения соединен узким проходом размерами 1000 х 500 мм. Стены колодца армированы кирпичной кладкой и оборудованы бетонной площадкой шириной 500 мм по периметру. Стена с проломом, представляющая собой небольшую стену размером 2600 х 1100 х 400 мм с оборудованными в ней двумя проломами-окнами (нижним проломом размером 1000 х 400 мм, расположенным на уровне земли; верхним проломом размером 500 х 600 мм, расположенным на высоте 350 мм от земли). Разрушенная лестница, представляющая собой четыре сварных металлических конструкции высотой 800, 1200, 1500, 1800 мм, расположенных одна после другой по возрастанию, с поверхностью из надежно закрепленных деревянных брусьев. Секция лестницы высотой 1800 мм имеет дополнительную наклонную лестницу из трубы с шестью ступенями. Разрушенный мост, представляющий собой сварную металлическую конструкцию с поверхностью из надежно закрепленного деревянного бруса. Длина отрезков моста – 2000 и 3800 мм. Мост имеет два разрыва длинной 1000 мм и две вертикальные лестницы для подъема на мост. Забор с наклонной доской, представляющий собой сварную металлическую конструкцию размером 2000 х 2000 мм, облицованную строганой доской и оборудованную наклонной доской размером 3200 х 300 мм. Облицовка забора имеет специальный упор с текстурной поверхностью для облегчения преодоления забора учащимися или курсантами (в случае преодоления без помощи второго учащегося или курсанта). Лабиринт, представляющий собой проход, ограниченный по направлению движения за счет использования перекрытий из изогнутой трубы высотой 1100 мм, длиной 6000 мм, шириной 2000 мм и шириной ограниченного прохода 500 мм. Ров шириной по верху 2000, 2500 и 3000 мм, отрытый на одно или два направления сразу, с различными вариантами ширины по верху для преодоления в двух направлениях(2500 и 2000 мм в соответствии с упражнениями НФП). Стены рва армированы кирпичной кладкой и оборудованы бетонной площадкой шириной 500 мм по периметру рва. Линия разворота, представляющая собой одну или две металлические стойки с флажками для обозначения габаритов полосы препятствий. В комплект поставки оборудования входит система автоматизированного контроля выполнения упражнения "Зачет", включающая в себя: индикатор "Старт" (или 2 индикатора для двойной полосы препятствий), представляющий собой автоматический светофор с горизонтальным расположением сигналов "На старт!", "Внимание!", "Вперед!". Индикатор переключает сигналы в автоматическом режиме с интервалом в одну секунду после подачи команды преподавателем на беспроводном пульте дистанционного управления. При появлении сигнала "Вперед!" также срабатывает установленный звуковой сигнал; цифровое автоматическое табло для отображения времени прохождения упражнения, результата метания гранаты и выполнения упражнения в целом (в баллах согласно Таблице начисления баллов за выполнение упражнений НФП ВС РФ 2009 г.) на одном или на двух участках одновременно (размером 2000 х 1500 мм). Начало отсчета времени синхронизировано в автоматическом режиме с подачей сигнала "Вперед!" на индикаторе "Старт". Окончание отсчета времени происходит после нажатия преподавателем кнопки на пульте дистанционного управления. В случае попадания гранатой в габарит цели и нажатия преподавателем соответствующей кнопки на пульте дистанционного управления на автоматическом табло зажигается индикатор попадания гранаты и подается соответствующий звуковой сигнал на индикаторе "Старт". беспроводной пульт управления системой "Зачет", оборудованный кнопками "Старт", "Попадание", "Финиш" для одного или двух направлений полосы препятствий. Система "Зачет" является мобильной и устанавливается на полосу препятствий непосредственно перед началом учебных занятий. После занятий ее можно также легко унести на склад спортивного инвентаря. Учащийся или курсант должен преодолеть препятствия в следующем порядке: траншея; колодец с ходом сообщения; стена с проломом; разрушенная лестница; разрушенный мост; забор с наклонной доской; лабиринт; ров; линия разворота и в обратном направлении. Материал Легкосплавный алюминий с порошковой покраской, влагостойкое дерево хвойных пород, амортизирующее резиновое покрытие для повышения травмобезопасности, поливинилхлорид 5 мм, обработанный лазерной резкой Комплектация Траншея Колодец с ходом сообщения Стена с проломом Разрушенная лестница Разрушенный мост Забор с наклонной доской Лабиринт Ров Линия разворота Индикатор старт Цифровое автоматическое табло для отображения времени выполнения упражнения 100000 х 3000 х 2000 Документация Паспорт изделия Руководство по эксплуатации
