Учебно-тренировочный комплекс "Теплодымокамера"

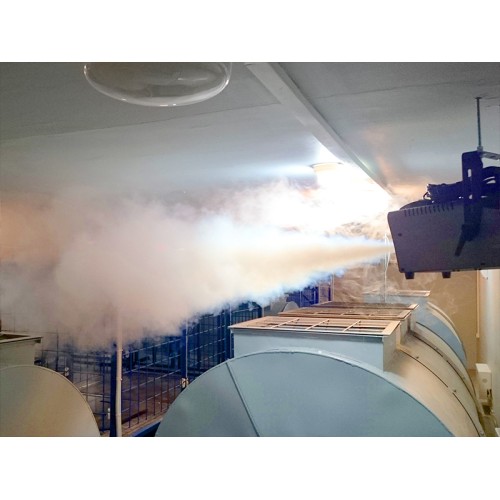

Учебно-тренировочный комплекс "Теплодымокамера" предназначен для тренировок в условиях задымленности, направленных на освоение обучающимися правильности действий в составе звена газодымозащитной службы в различной обстановке, формирование психологической и физической готовности. Учебная обстановка формируется с учетом максимального приближения к реальным условиям работы на пожаре, способствует достижению отличных результатов в тренировке физических и эмоционально-волевых качеств.

Комплекс обеспечивает:

Тренажеры и учебное оборудование данного комплекса помогают поддерживать на высоком уровне полученные знания и их практическое применение, формируют высокую психологическую устойчивость, развивают навыки ориентации, наблюдательность и стойкость к физическим нагрузкам. Учебно-тренировочный комплекс оптимально сбалансирован и позволяет проводить изучение спасательной и противопожарной техники при отсутствии огневого полигона.

В целях формирования физической и психологической подготовки тренажерный комплекс выполнен в составе двух лабиринтов:

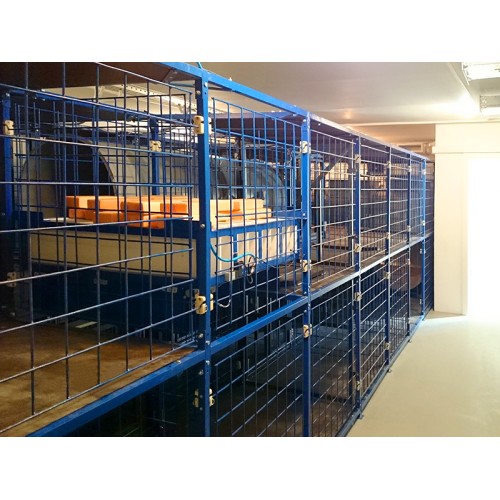

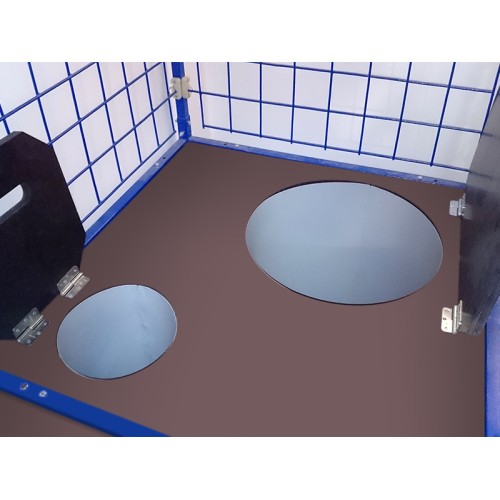

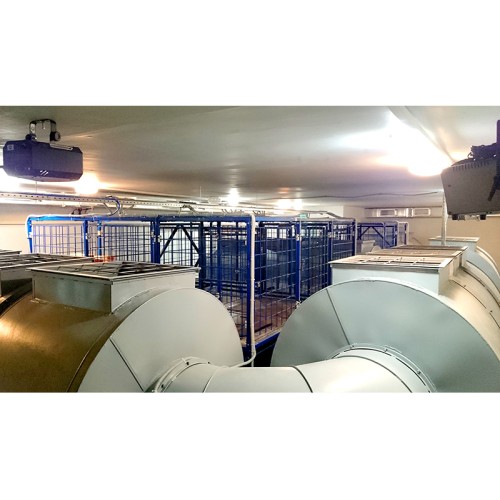

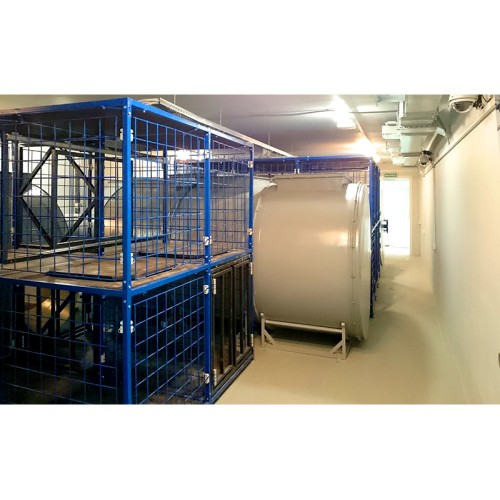

Имеет два уровня и представляет собой систему лазов различной конфигурации, люков, перегородок, вертикальных и горизонтальных препятствий, сдвижных и открывающихся на 90 градусов дверей. Модуль позволяет отрабатывать навыки по ориентированию в замкнутом пространстве и формировать психологическую готовность к действиям в экстремальных ситуациях. Имеет два входа-выхода, которые используются для различных маршрутов движения, установленные специализированные передвижные перегородки позволяют изменять внутреннюю планировку тренажера и, соответственно, маршрут прохождения лабиринта.

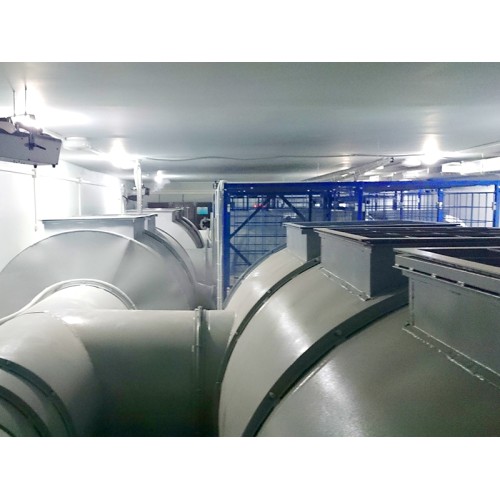

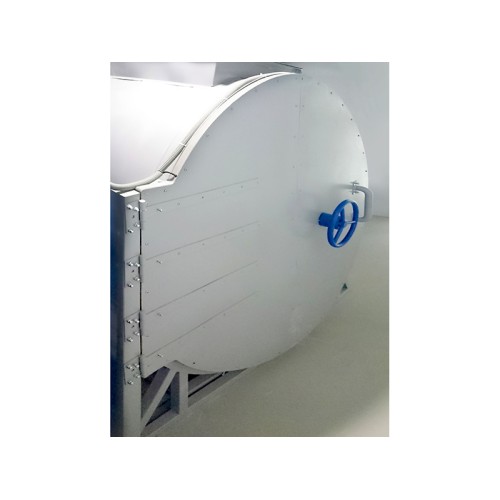

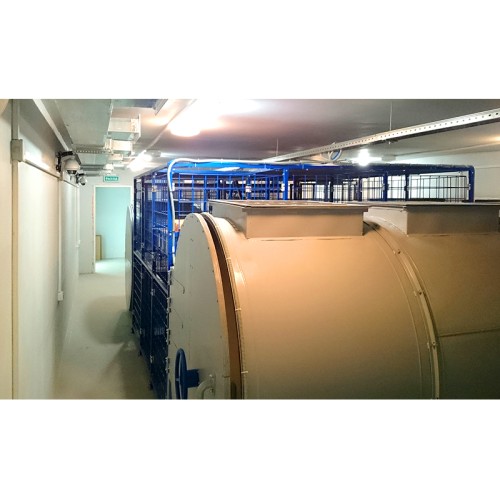

В лабиринте устанавливаются 2- и 3-секционные цистерны, система Т- и Г-образных трубопроводов, представляющих собой коллекторы с системой из узких лазов, предназначенные для отработки практических навыков по преодолению труднопроходимых мест, коллекторная дверь с запорным устройством, с выводом управления на пульт инструктора.

Модуль установлен в ячейку лабиринта и входит в комплект тренировочного комплекса. Секции обрушения состоят из металлических жалюзи, которые приводятся в движение пневматическим приводом.

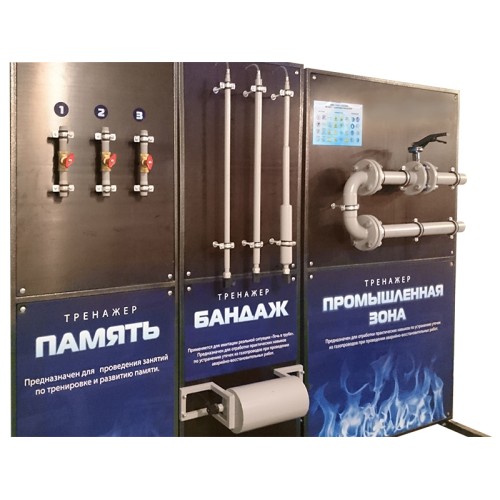

Предназначен для тренировки и развития памяти, отработки концентрации внимания в экстремальных ситуациях. Он представляет собой систему пронумерованных вентилей с магнитными контактами. Управление и контроль правильности выполнения задания осуществляются инструктором на пульте управления.

Предназначен для отработки практических навыков по предотвращению утечки газа из труб. Тренажер представляет собой участок трубы с фланцевыми соединениями с подпором воздуха 2 атм, с выходом светового сигнала об утечке на трубопроводе на пульт управления.

Предназначен для отработки практических навыков по устранению утечек из газопроводов при проведении аварийно-восстановительных работ. Используется для имитации реальной ситуации "течь в трубе" и состоит из четырех труб разного диаметра с подпором воздуха 2 атм, с выходом светового сигнала об утечке на трубопроводе на пульт управления.

При необходимости отображения настоящего местоположения тренирующихся в лабиринте имеется возможность установки независимых секций пола с подключенными к ним контактами или датчиков положения с выводом информации на пульт инструктора.

Лабиринт физической подготовки спроектирован по модульному принципу и включает следующие модули:

Имеет два уровня и представляет собой систему лазов различной конфигурации, люков, перегородок, вертикальных и горизонтальных препятствий, сдвижных и открывающихся на 90 градусов дверей. Модуль позволяет отрабатывать навыки по ориентированию в замкнутом пространстве и формировать психологическую готовность к действиям в экстремальных ситуациях. Имеет два входа-выхода, которые используются для различных маршрутов движения, установленные специализированные передвижные перегородки позволяют изменять внутреннюю планировку тренажера и, соответственно, маршрут прохождения лабиринта. Для усложнения прохождения маршрута имеется возможность размещения трубы внутри лабиринта.

Для отработки навыков дистанционной разведки ситуации в задымляемом помещении тренажерного участка "Лабиринт", для оперативной передачи актуальной информации на пульт управления комплексом и для отработки спасателями навыков работы с мобильными робототехническими комплексами МЧС, используемыми для разведки очагов пожаров, в комплектацию модуля ориентации входит учебный роботизированный комплекс на базе мобильной роботизированной платформы.

Роботизированный комплекс позволяет:

• производить разведку задымленного помещения,
• передавать данные о местоположении платформы,
• передавать данные о состоянии платформы,
• передавать технологическую информацию об окружающем пространстве (температура, задымленность),
• отмечать местоположение пострадавших (в условиях ограниченного пространства) на пульте управления платформой.

Габариты платформы роботизированного комплекса позволяют проходить в труднодоступные места. Кроссплатформенность программного обеспечения платформы позволяет управлять ею даже с мобильного телефона.

Управление платформой осуществляется с помощью пульта дистанционного управления с встроенным дисплеем. На пульт управления передается вся технологическая информация, включая изображение с FPV-камеры.

Предназначен для тренировки и развития памяти, отработки концентрации внимания в экстремальных ситуациях. Он представляет собой систему пронумерованных вентилей с магнитными контактами. Управление и контроль правильности выполнения задания осуществляются инструктором на пульте управления.

Предназначен для отработки практических навыков по предотвращению утечки газа из труб. Тренажер представляет собой участок трубы с фланцевыми соединениями с подпором воздуха 2 атм, с выходом светового сигнала об утечке на трубопроводе на пульт управления.

Модуль установлен в ячейку лабиринта и входит в комплект тренировочного комплекса. Секции обрушения состоят из металлических жалюзи, которые приводятся в движение пневматическим приводом.

Модуль установлен в ячейку лабиринта и входит в комплект тренировочного комплекса. Включает в себя имитацию заглушек двух труб, комплект пневмозаглушек, пневмонасос. Предназначен для отработки практических навыков по предотвращению утечки газа из труб.

Предназначен для отработки практических навыков по преодолению узких и труднопроходимых мест, состоит из сборных сегментов и усложняющих прохождение маршрута конструкций.

Имитирует пострадавшего человека. Представляет собой манекен человека.

Тренажер представляет собой тренировочный снаряд, предназначен для выполнения упражнений на группы мышц спины и плечевого пояса. При тренировке используется груз весом 25 кг.

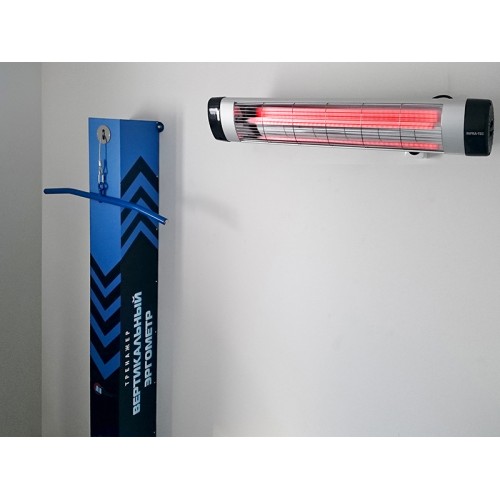

Тренажер представляет собой моторизированную статичную установку, имитирующую подъем по пожарной лестнице. Имитация происходит за счет контролируемого движения перекладин пожарной лестницы в рабочей зоне установки.

Позволяет определить при заданных нагрузках физическую выносливость и работоспособность тренирующегося.

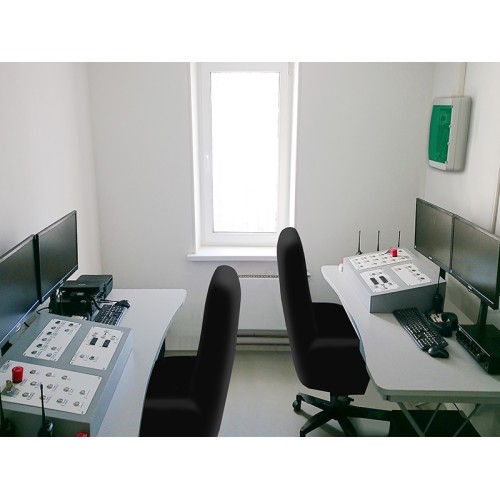

Кроме модулей учебно-тренировочный комплекс "Теплодымокамера" включает в себя непосредственно систему управления модулями, техническими системами, обеспечивающими создание различных эффектов при прохождении занятия, и систему контроля за обучающимися, смонтированную на пульте управления и контроля.

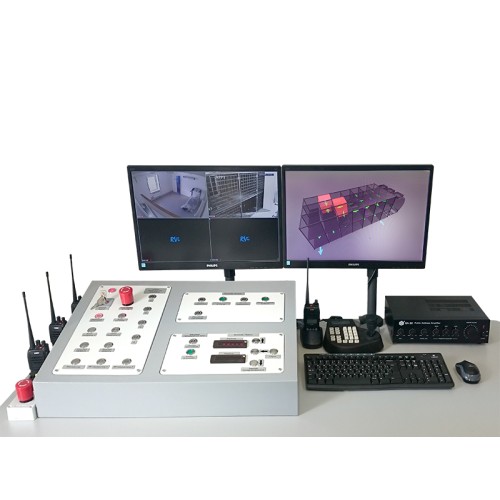

Пульт управления обеспечивает:

1. Паспорт изделия
2. Руководство по эксплуатации
