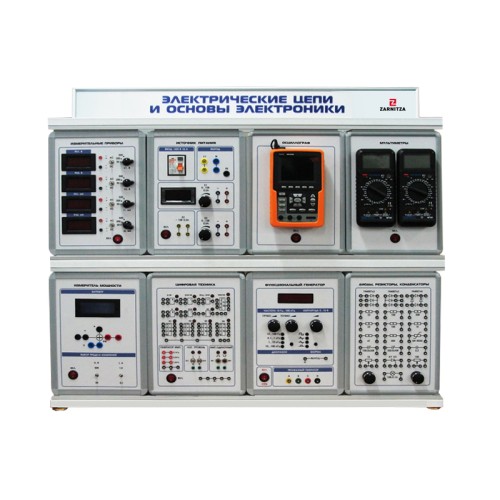

Комплект учебно-лабораторного оборудования "Электрические цепи и основы электроники" ЭЦОЭ-СР

Проведение лабораторных занятий по курсам "Электрические цепи" и "Основы электроники".

Данное оборудование может применяться в образовательных учреждениях для получения практических и теоретических знаний и навыков по одноименным дисциплинам.

1. Комплект учебно-лабораторного оборудования "Электрические цепи и основы электроники".
2. Двухуровневая двухрядная рама.
3. Комплект соединительных проводов и кабелей.
4. Паспорт изделия.
5. Руководство по эксплуатации.
6. Методические указания по выполнению лабораторных работ.

Базовая комплектация:

• Автотрансформатор. Трансформатор однофазный.
• Функциональный генератор. Трехфазный генератор.
• Измеритель мощности.
• Измерительные приборы.
• Источники питания.
• Мультиметры.
• Осциллограф (цифровой).
• Диоды, резисторы и конденсаторы. Коннектор/Блок ввода-вывода.
• Реактивные элементы. Резисторы/Активная нагрузка. Нелинейные элементы.
• Операционный усилитель. Транзисторы.
• Цифровая техника.

1. Электроизмерительные приборы и измерения.
2. Линейные электрические цепи постоянного тока.
3. Экспериментальное определение параметров элементов цепей переменного тока.
4. Электрическая цепь переменного тока с последовательным соединением элементов.
5. Электрическая цепь переменного тока с параллельным соединением элементов.
6. Трехфазная электрическая цепь при соединении потребителей по схеме "звезда".
7. Трехфазная электрическая цепь при соединении потребителей по схеме "треугольник".
8. Нелинейная цепь постоянного тока.
9. Нелинейная цепь переменного тока.
10. Разветвленная линейная электрическая цепь постоянного тока.
11. Нелинейная цепь постоянного тока с последовательным соединением элементов.
12. Разветвленная нелинейная электрическая цепь постоянного тока.
13. Сложная линейная цепь постоянного тока.
14. Опыт холостого хода однофазного трансформатора.
15. Внешняя и рабочие характеристики при активном характере нагрузки однофазного трансформатора.
16. Внешняя и рабочие характеристики при емкостном характере нагрузки однофазного трансформатора.
17. Режим короткого замыкания однофазного трансформатора.

1. Исследование выпрямительного диода.
2. Исследование однополупериодного выпрямителя на полупроводниковом диоде.
3. Исследование диода Шоттки.
4. Исследование стабилитрона.
5. Исследование параметрического стабилизатора напряжения.
6. Исследование усилительного каскада на биполярном транзисторе в режиме класса А.
7. Исследование усилительного каскада на биполярном транзисторе в режиме класса В.
8. Исследование работы транзистора в ключевом режиме (класс Д).
9. Исследование характеристик биполярного транзистора.
10. Исследование характеристик полевого транзистора.
11. Исследование усилительного каскада на полевом транзисторе.
12. Исследование работы полевого транзистора в ключевом режиме.
13. Исследование работы однофазного выпрямителя в режиме холостого хода. Исследование работы выпрямителя без сглаживающих фильтров.
14. Исследование влияния на выпрямленное напряжение сглаживающих фильтров (емкостного, индуктивного и индуктивно-емкостного).
15. Исследование инвертирующего усилителя на операционном усилителе.
16. Исследование активного фильтра нижних частот на операционном усилителе.
17. Исследование инвертирующего интегратора.
18. Исследование компаратора.
19. Исследование симметричного мультивибратора на операционном усилителе.
20. Исследование несимметричного мультивибратора на операционном усилителе.
21. Исследование базового логического элемента И-НЕ.
22. Исследование логического элемента ИЛИ-НЕ.
23. Исследование логического элемента И.
24. Исследование логического элемента НЕ.
25. Исследование логического элемента ИЛИ.
26. Исследование логического элемента Исключающее ИЛИ.
27. Исследование JK-триггера на интегральных микросхемах.
28. Исследование двоичного четырехразрядного счетчика.
29. Исследование тиристоров. Исследование однополупериодного управляемого выпрямителя.
30. Трехфазный выпрямитель с нулевым выводом.
31. Трехфазный мостовой выпрямитель (схема Ларионова).
32. Исследование самовосстанавливающегося предохранителя.
